磁尺伸缩液位计原理及特点

发布时间:2024-11-19点击次数:

杭州浙达精益机电技术股份有限公司专业从事磁致伸缩位移传感器研发生产和销售;拥有专业的研发团队和先进的生产设备;满足不同行业的各种液位监测需求。其中磁致伸缩液位计,磁尺伸缩位移传感器的具体原理大家知道多少呢?

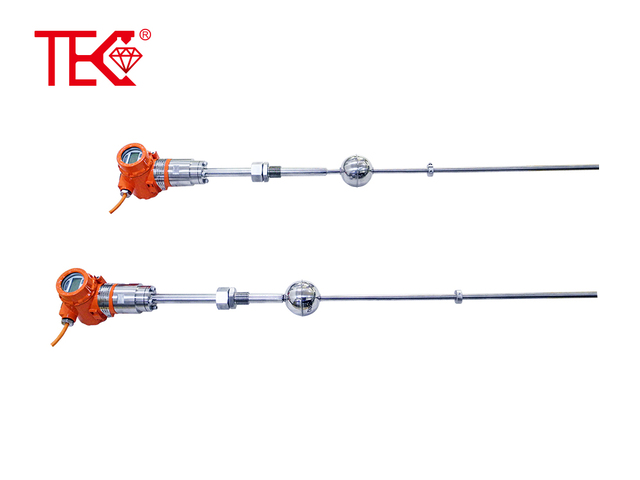

磁尺伸缩液位计原理及特点(图1)

       一、工作原理

       磁尺伸缩液位计主要由电子变送器、磁环和探测杆三部分组成。磁环沿导管上升或下降,磁环配备永久磁铁,周围形成磁场;电子变送器定期发出电流脉冲,称为起始脉冲,沿磁致伸缩线向下传播,在向下运动中周围产生磁场;两个磁场立即产生扭矩,作用于磁致伸缩线上,形成返回脉冲。脉冲以固定的速度向上传播,并被电子变送器接收。利用磁致伸缩原理,通过现代先进的电子技术测量起始脉冲和返回脉冲之间的时间间隔,可以准确测量液位高度。该原理生产的液位计是目前测量液位领域最准确、简单、性能稳定、可靠、成熟的产品。特别是在小范围、常温、常压等普通环境下,具有更独特的优势。

      二、磁致伸缩液位计的优点:


               1.安装方便,维护简单,适用于各种罐、槽、球形容器的液位测量,安装时不影响生产。


               2.可靠性强:磁致伸缩液位计采用磁致伸缩工作原理,无机械可移动部件,无摩擦、磨损;变送器和探测杆密封在导管内,与测量介质无接触,传感器工作可靠,使用寿命长。


               3.高精度:磁致伸缩液位计通过测量初始脉冲和终止脉冲的时间来确定被测液位移,因此测量精度高,分辨率优于0.01%FS,这是用其它传感器难以达到的精度。


               4.安全性好:磁致伸缩液位计防爆性能高,本安全,使用安全,避免人工测量不安全。


               5.便于系统自动化:磁伸缩液位计的二次仪表采用标准输出信号,便于微机处理信号,易于实现网络工作,提高整个测量系统的自动化程度。
