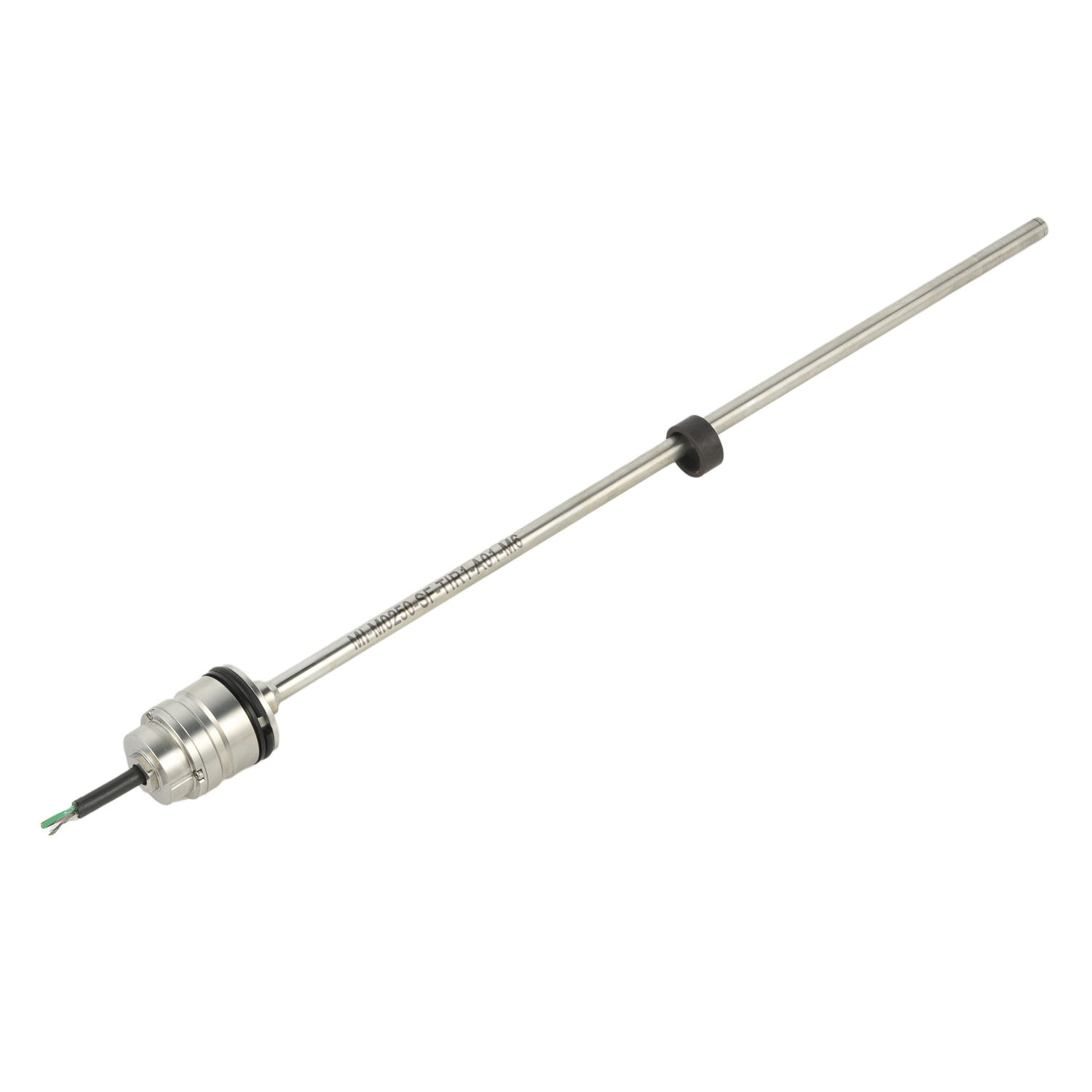

位移传感器的纳米级精度是怎样实现的？

在精密制造和科研领域，纳米级位移测量是突破技术瓶颈的关键。现代位移传感器通过多重技术协同，将测量精度推进至亚纳米级别。

光学干涉技术构成高精度测量的基石。激光干涉仪利用氦氖激光的稳定波长（632.8nm），通过迈克尔逊干涉结构将位移量转换为干涉条纹移动数。最新双频激光干涉系统通过塞曼效应分裂频率，实现0.1nm分辨率，且抗环境干扰能力提升300%。

电容传感技术突破接触式测量局限。采用差分电容结构的非接触传感器，通过极板间距变化引起电容值改变（灵敏度达0.01pF/nm）。美国NIST研究显示，经温度补偿的陶瓷电容传感器在真空环境下可实现±0.3nm线性误差。

信号处理电路是精度保障的关键环节。24位Σ-Δ ADC配合数字锁相放大技术，能提取淹没在噪声中0.001%的微弱信号。某德国厂商的ASIC芯片集成温度漂移补偿算法，使长期稳定性提升至0.02nm/℃。

环境控制决定实际测量效能。主动隔振平台可抑制1Hz以下振动达40dB，恒温系统将温度波动控制在±0.01℃。日本某实验室通过磁悬浮隔振+分子泵组真空环境，实现了0.05nm级重复定位精度。

这些技术的融合推动着半导体光刻、引力波探测等尖端领域发展。例如EUV光刻机采用多传感器融合方案，达成1.5nm套刻精度，为3nm芯片量产奠定基础。
