液压油缸用编码器和位移传感器怎么联动？​

在工业自动化领域，液压油缸作为重要的执行元件，其位置控制精度直接影响系统性能。通过与编码器和位移传感器的联动，可以实现毫米级甚至更高精度的位置反馈与控制。

编码器在液压油缸中的应用原理

旋转式编码器通常安装在油缸活塞杆的旋转部件上，通过检测活塞杆的直线位移转换为旋转信号。增量式编码器可提供脉冲信号，而绝对式编码器能直接输出位置信息。安装时需注意机械联轴器的同心度，避免信号失真。

位移传感器的选型与安装要点

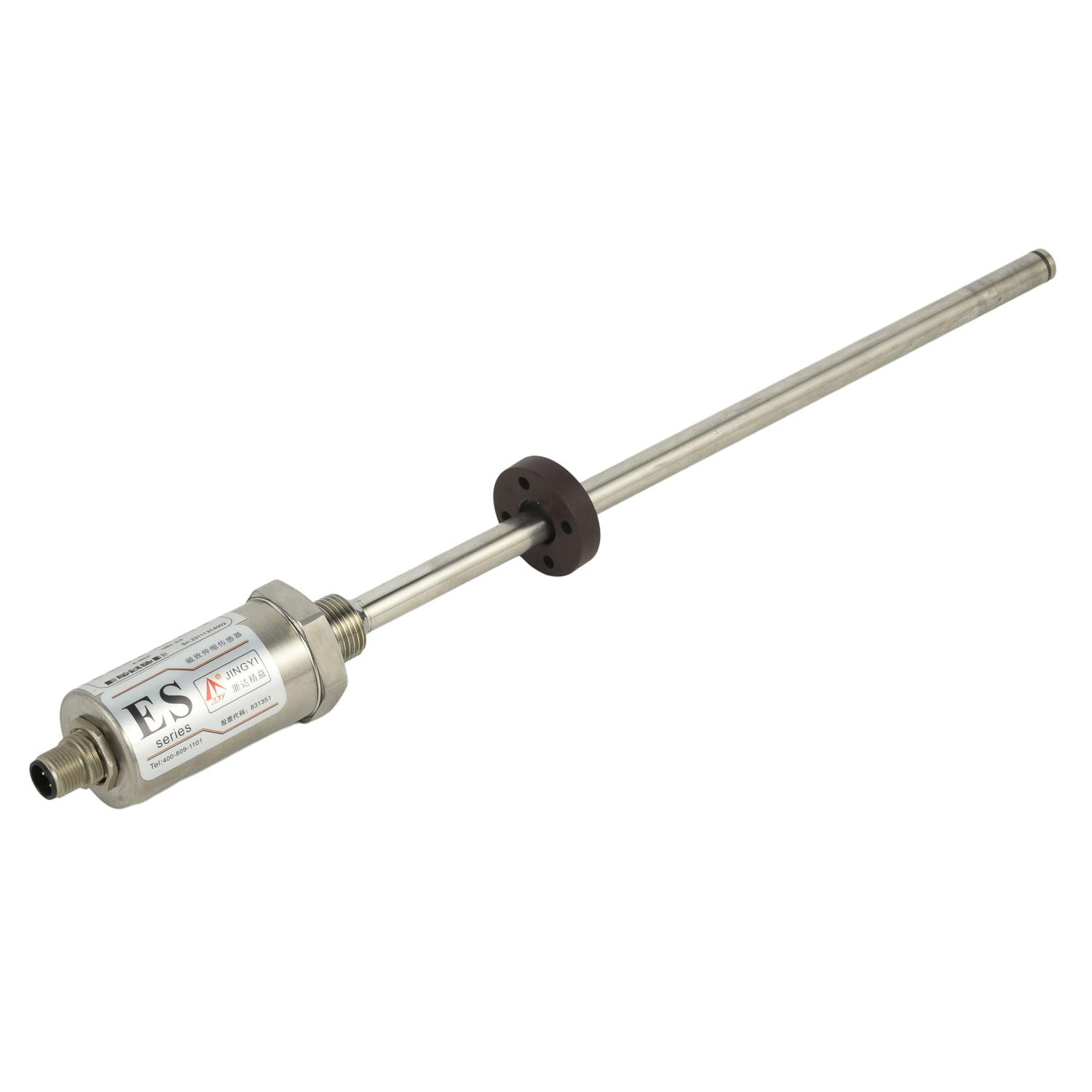

直线位移传感器（LVDT）或磁致伸缩位移传感器可直接测量活塞杆位置。传感器应平行于油缸轴线安装，并采用防震支架。量程选择应比油缸行程大10%-15%，留出安全余量。

信号联动与控制系统集成

编码器和位移传感器的信号通过PLC或专用控制器处理，采用PID算法实现闭环控制。系统需设置位置容差带，当反馈值与设定值偏差超过阈值时，控制器立即调节液压阀开度。

典型应用场景分析

在注塑机合模系统中，双传感器配置可实现冗余检测；而工程机械的臂架控制则多采用编码器+角度传感器组合。特殊工况下需考虑信号抗干扰措施，如采用屏蔽电缆或光纤传输。

维护与故障排查指南

定期检查传感器连接件松动情况，清洁编码器码盘。常见故障包括信号跳变（检查接地）和零点漂移（需重新校准）。建议每500工作小时进行一次系统标定。

通过优化传感器选型和控制系统参数，液压油缸的位置重复精度可达±0.02mm，满足精密制造需求。未来随着智能传感器技术的发展，自诊断功能将进一步提升系统可靠性。
