液压泵组控制用编码器和位移传感器如何联动？​

在工业自动化领域，液压泵组的精准控制离不开编码器与位移传感器的协同工作。两者的联动不仅提升了系统响应速度，更确保了位置控制的毫米级精度。

编码器在液压泵组中的核心作用

旋转编码器通过实时监测电机轴的角位移，将机械运动转化为电信号反馈给控制系统。增量式编码器提供脉冲信号记录相对位移，而绝对式编码器可直接输出轴位置信息，为闭环控制提供关键数据支撑。

位移传感器的精准定位功能

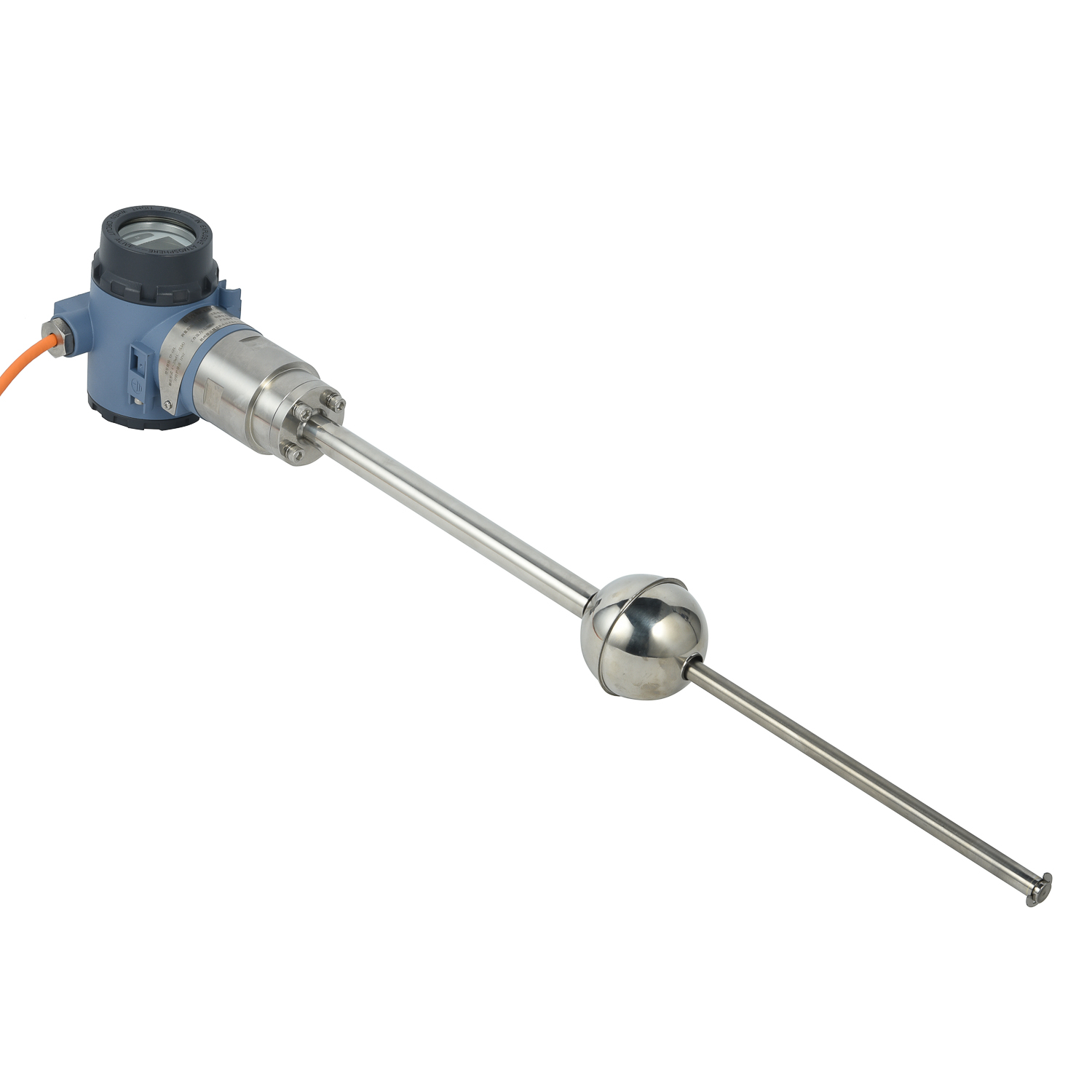

直线位移传感器（如LVDT或磁致伸缩传感器）直接测量液压缸活塞杆的直线位移，其分辨率可达0.01mm。通过持续输出位置反馈信号，有效补偿液压系统固有的弹性变形和泄漏误差。

联动控制的技术实现要点

1. 信号同步：采用硬件中断方式确保编码器脉冲与位移传感器采样时钟同步

2. 数据融合：通过卡尔曼滤波算法整合两种传感器的测量数据

3. 闭环调节：PLC根据融合数据动态调整伺服阀开度，形成位置-速度双闭环控制

典型应用显示，该联动方案可使定位重复精度提升至±0.05mm，同时降低30%的液压冲击。

系统校准与故障诊断

定期进行传感器零点校准和比例系数标定至关重要。当编码器与位移传感器数据偏差超过阈值时，智能诊断系统可自动触发报警并定位故障源，如传感器漂移或机械连接松动等问题。

随着工业4.0的发展，带有工业以太网接口的智能传感器正成为新趋势。Profinet和EtherCAT协议的应用，使得编码器与位移传感器的数据交互延迟降至1ms以内，为更复杂的协同控制提供了可能。
