位移传感器在伺服油缸的应用

伺服油缸是一种将电液伺服技术与液压缸体深度集成的精密执行装置，其核心任务是根据指令，对物体进行精准可控的推、拉、压、扭等动作，从而控制物体的运动方向、位置与速度。

与传统液压油缸相比，伺服油缸不仅能够提供强大的推力和承载能力，还具备极高的控制精度（位置控制精度可达微米级）、快速的响应能力、强大的功率密度等优势，因此被广泛应用于需要高精度运动控制的工业场景，如冶金行业轧机压下控制、注塑机开合模控制、压力机同步控制、工程机械动作控制等。

伺服油缸主要组成部分

一套完整的伺服油缸通常由以下部分组成：

液压缸本体：负责将液压能转换为直线运动。

活塞及活塞杆：完成推拉运动并输出机械力。

伺服阀或比例阀：根据控制信号调节液压流量和方向。

控制系统：通常由PLC、运动控制器或工业计算机组成。

位移反馈装置：实时检测活塞位置并反馈给控制系统，是实现闭环控制的重要环节。

磁致伸缩位移传感器在伺服油缸中的关键作用

伺服油缸每一部件都发挥着极其重要的作用，在这些组成部件中，不得不提位移传感器。伺服油缸想要实现精准控制，必须实时掌握活塞杆的实际位置，而活塞杆的实时位置，必须依靠位移传感器才能精准反馈。

在众多位置检测方案中，磁致伸缩位移传感器凭借高精度、高可靠性和长寿命等优势，已成为伺服油缸的主流配置。

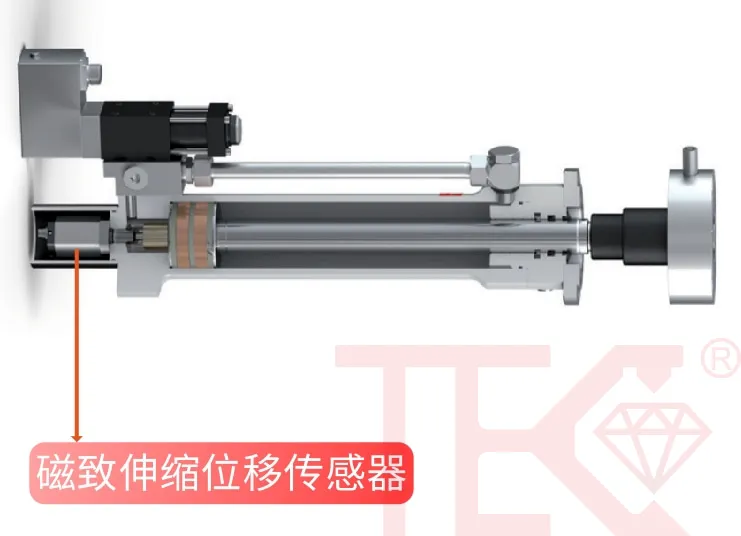

磁致伸缩位移传感器通常安装在油缸内部，测杆与油缸同轴布置，磁环固定在活塞上。当活塞运动时，磁环同步移动，传感器实时检测磁环位置，并将位移信号反馈给控制系统。

控制系统根据反馈数据不断修正控制指令，从而形成闭环控制，实现：

l 精确位置控制

l 精确速度控制

l 精确压力控制

l 多油缸同步控制

可以说，磁致伸缩位移传感器相当于伺服油缸的“位置感知中枢”，直接决定着系统的控制精度和稳定性。

为什么伺服油缸普遍采用磁致伸缩位移传感器？

实际上位移传感器种类繁多，为什么单单磁致伸缩位移传感器成为伺服油缸的主流选择？

这主要还是和磁致伸缩位移传感器自身优越的性能有关。

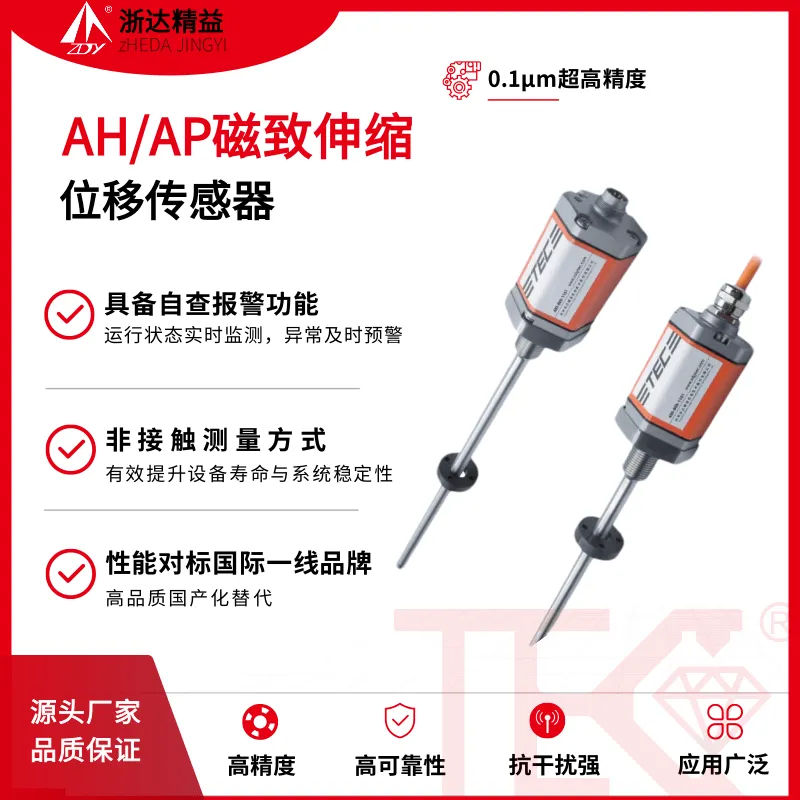

图：TEC超高精度位移传感器

伺服油缸磁致伸缩位移传感器如何选型？

由于磁致伸缩位移传感器型号多样，参数也不同，在选择磁致伸缩位移传感器时，通常需要重点关注以下几个方面：

测量精度

不同应用对定位精度要求不同，应结合伺服油缸的控制精度需求，选择合适分辨率和线性度的传感器，高精度工况优先选择高分辨率型号。

测量量程

行业内，磁致伸缩位移传感器常规量程一般在25-5500mm，在确定量程时，应根据油缸实际行程选择合适量程，一般要略大于油缸行程。

输出信号

传感器输出信号类型多样，为便于无缝对接、快速处理数据，需选择与控制系统兼容的输出信号，一般来讲，伺服油缸对精度要求较高，Ether/CAT、SSI输出较为常见。

现场环境

不同工业现场对传感器的环境适应能力要求差异较大，因此选型时需要充分考虑实际工况条件。对于高温场景，应选择耐高温型号，确保长期运行的稳定性；对于存在腐蚀性介质的工况，应重点关注传感器材质及防护性能；而在振动、冲击、潮湿、粉尘较多或电磁环境复杂的现场，则需选择具备较强环境适应能力和抗干扰能力的产品，以保障测量精度和设备可靠运行。

伺服油缸是高端装备动力执行核心，而磁致伸缩位移传感器是实现高精度闭环控制的关键配套部件。合理选型是成功应用的前提。

浙达精益依托成熟自研技术，具备全系列油缸专用磁致伸缩位移传感器，凭借无磨损长寿命、微米级精度、强环境适应性、多规格适配等优势，广泛配套各类伺服油缸，覆盖冶金、机床、注塑、新能源、工程机械全行业，为国产液压伺服系统提供稳定可靠的国产化位移测量解决方案。

提示：如需针对具体工况选型，建议结合油缸设计参数与控制系统接口，与我们共同确认技术方案。
